随着iPhone8和iPhone X的到来，iPhone7系列手机也将逐步进入维修高峰期。今天给大家分享一下iPhone 7 Plus拆机全过程，有不足之处，还请大咖们留言补充！

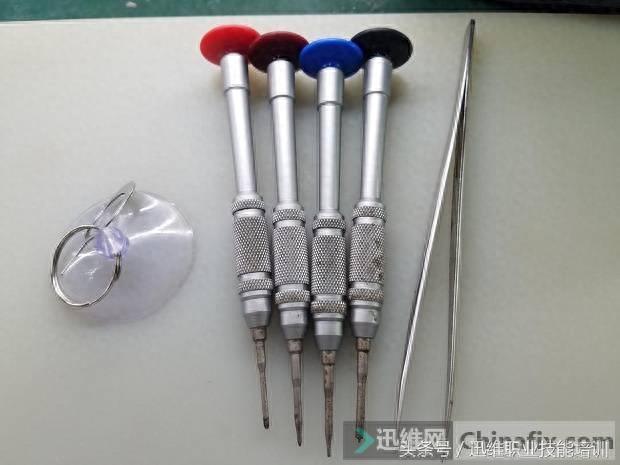

拆机前需要准备的工具：吸拉软胶垫、镊子、不同规格的螺丝刀。

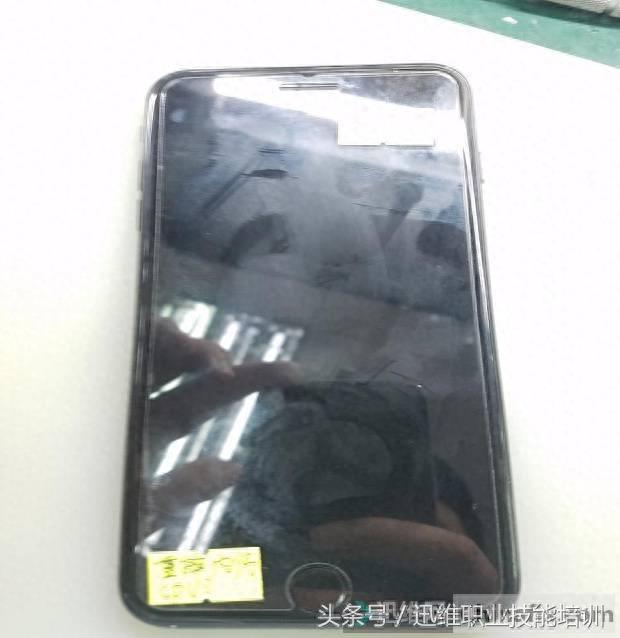

一部未拆过的iPhone 7 Plus。

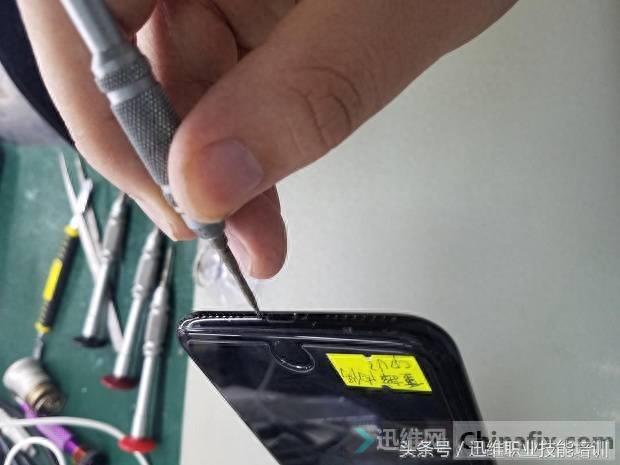

首先，拆下iPhone 7 Plus手机底部的两颗固定螺丝。

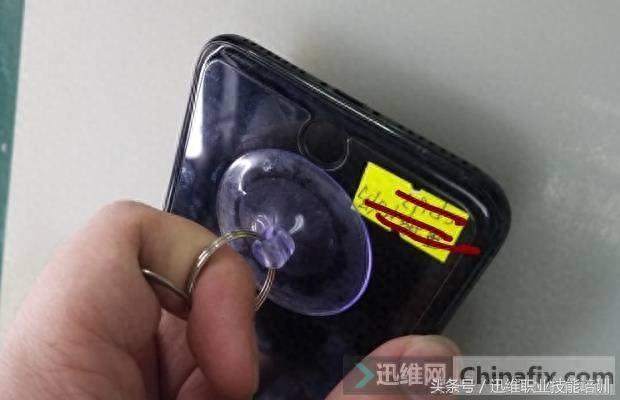

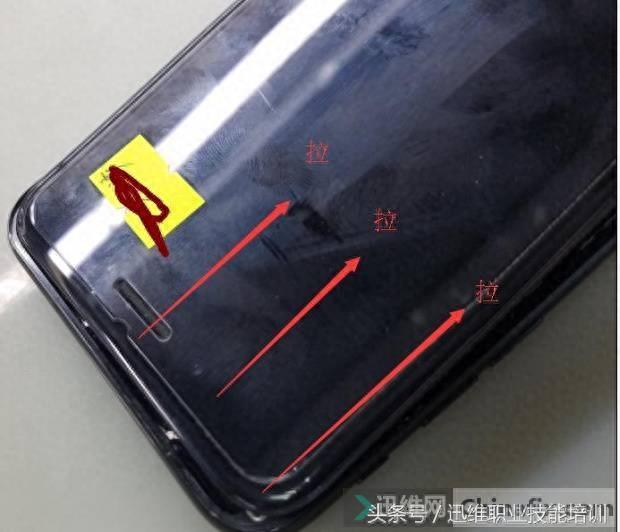

然后用吸拉软胶垫吸住屏幕，轻轻向外拉。注意：掌握好力度，千万不要大力！

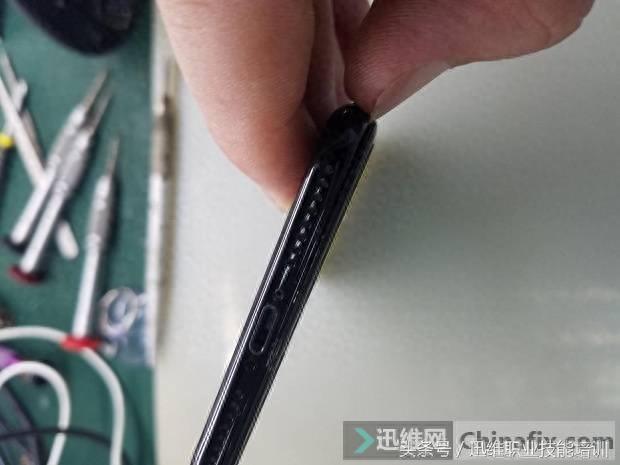

不要彻底拉开，只需要拉出一点点缝隙，手指甲能插进去即可。

因为7代是有防水层的，慢慢用指甲划开屏幕的边缘。

注意：因为四周都是有胶的，拆到这种程度千万不要直接大力扯下屏幕。如图：

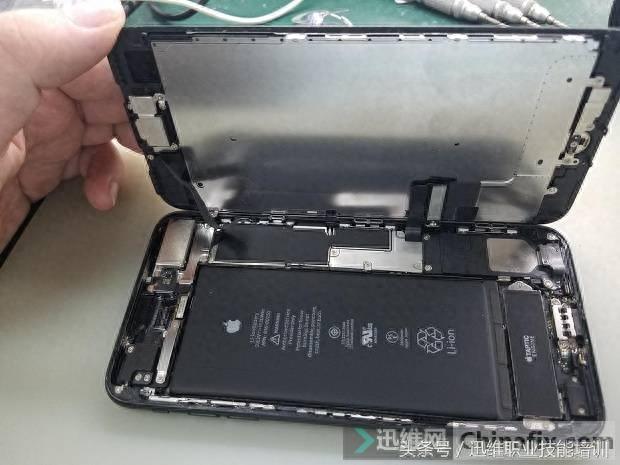

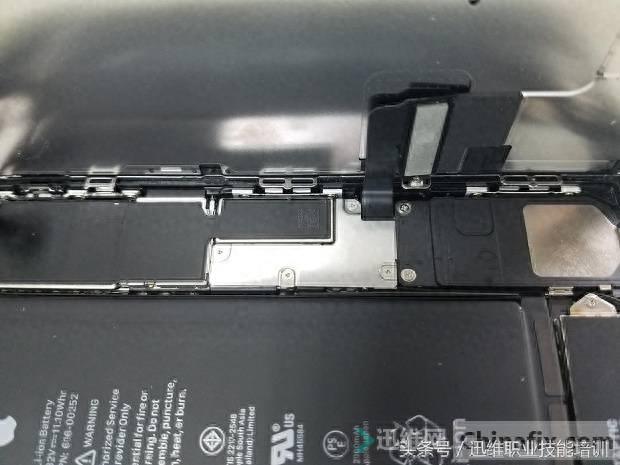

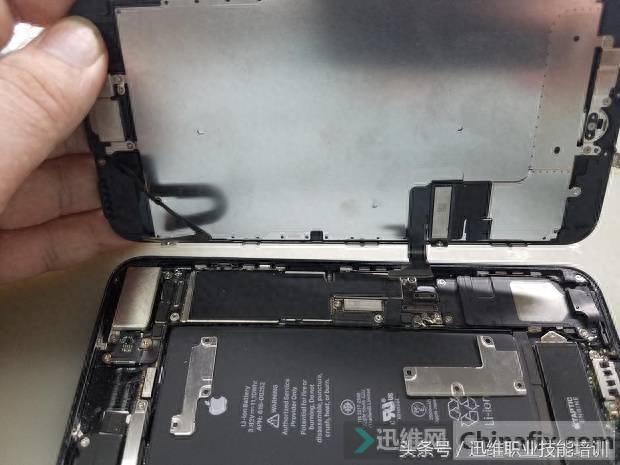

将屏幕慢慢向下拉，用力要均匀，而且屏幕的排线和6系列的不同，排线在下方，千万不要把屏幕抬的太高。拉到如图中这样的缝隙即可。然后翻开屏幕，如图：

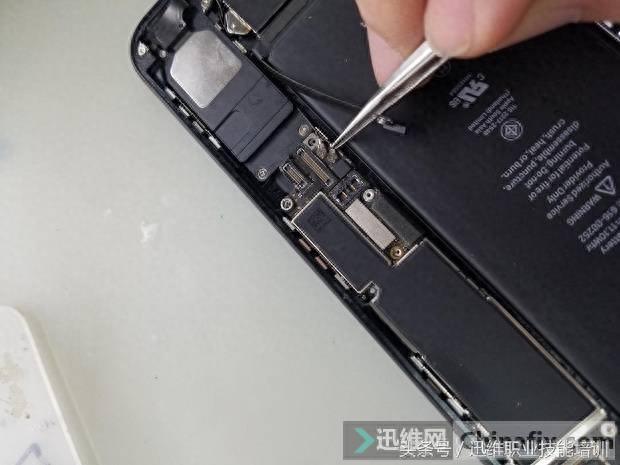

拆开手机的第一件事就是断电。断开电池的排线扣，7系列的电池排线扣在下方。如图：

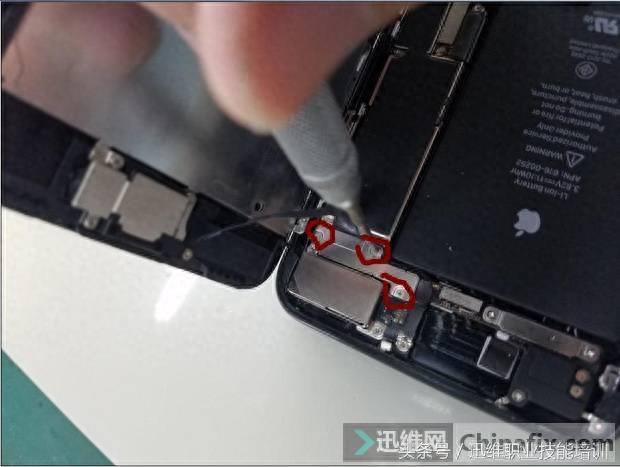

　拧下屏蔽罩上的固定螺丝。

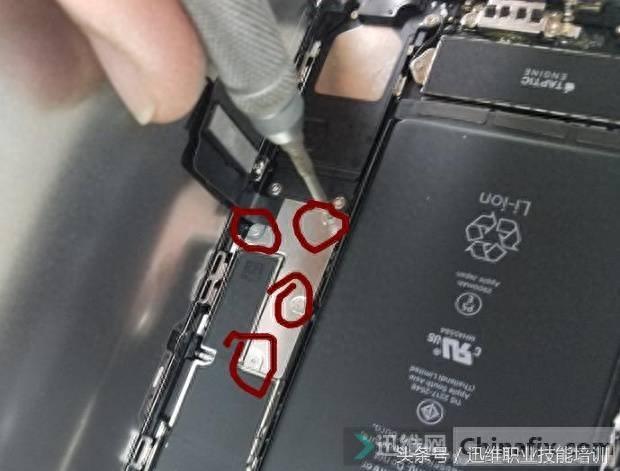

拧下此处的4个固定螺丝，取下屏蔽罩，并拆下电池排线。

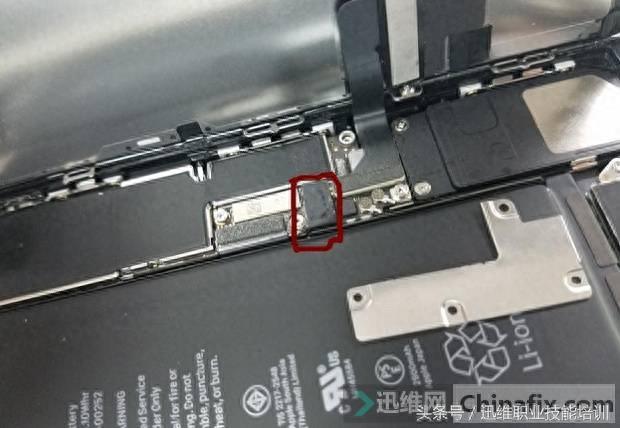

接下来是取下屏幕。如果屏幕一直连着手机操作才不方便，而且也容易扯断排线。 我们刚刚拆下的屏蔽罩中有显示触摸排线和指纹排线。而前置的摄像排线在上方。

取下屏蔽罩后，将屏幕的排线拆下，就可以将屏幕取下。

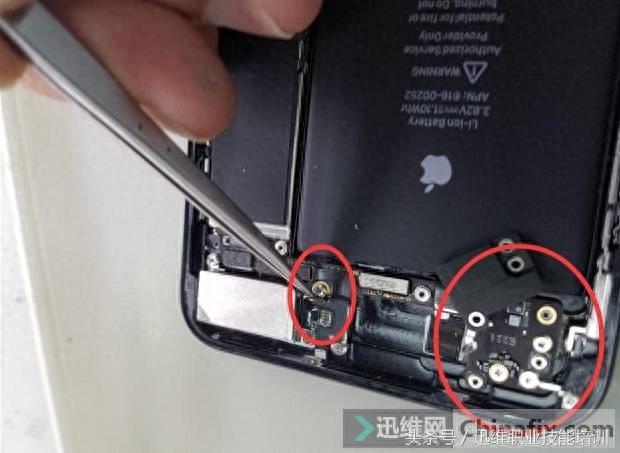

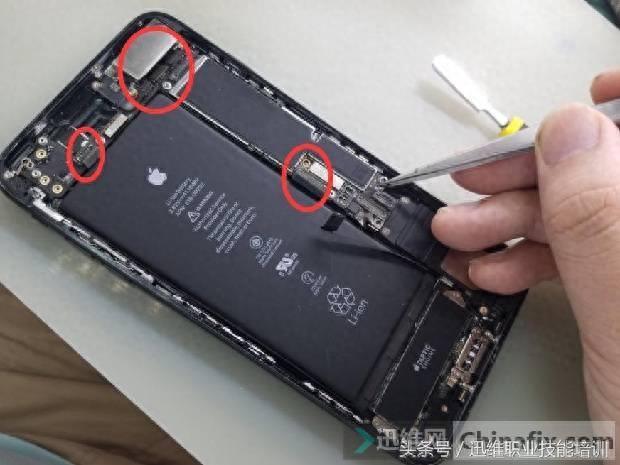

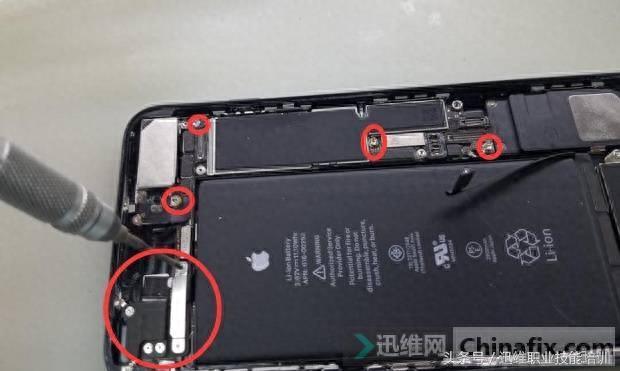

现在手机就只剩下下半部分了。取下图中标记的固定螺丝。

注意：GPS前段排线下面有一个隐藏的螺丝，在WIFI天线下面也有一颗隐藏的螺丝。

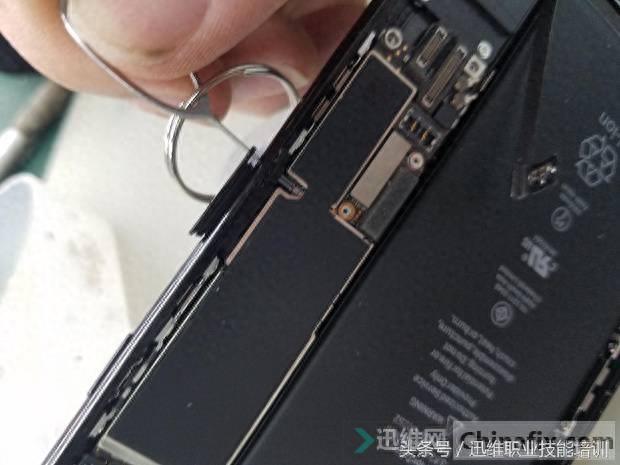

接下来取下卡托

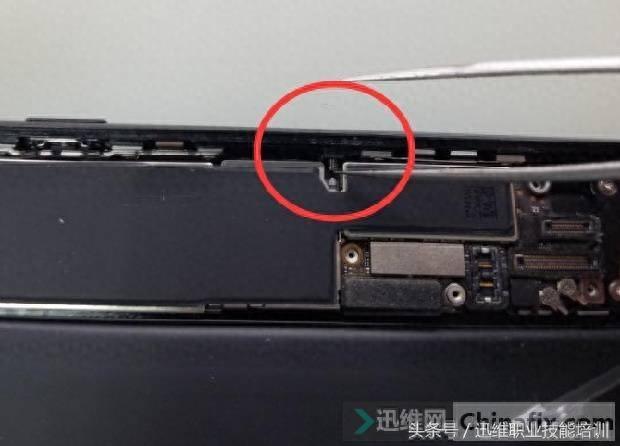

注意：7系列的卡托有防水设计。取下卡托之后，要把卡托的弹片顶回去，不然会卡住主板，导致主板无法顺利取下。如图：

接下来取下底部天线。

拆下排线扣。

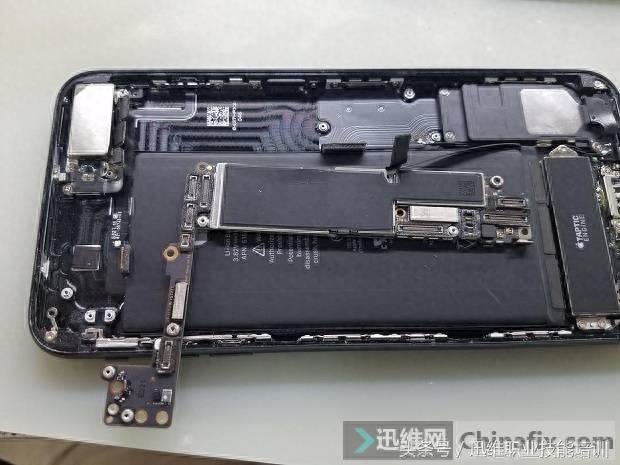

这样就能将主板顺利的从机壳中取下。

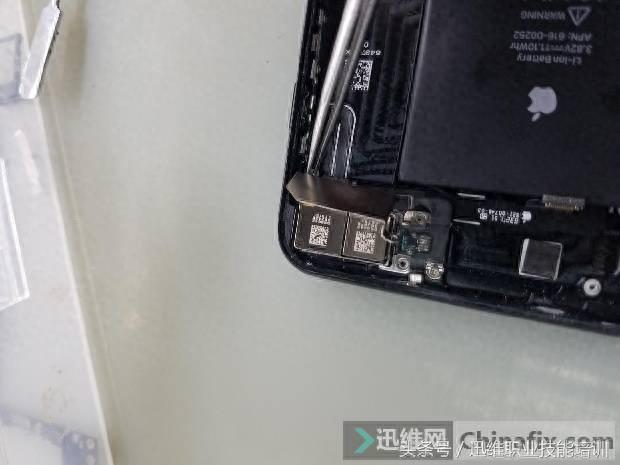

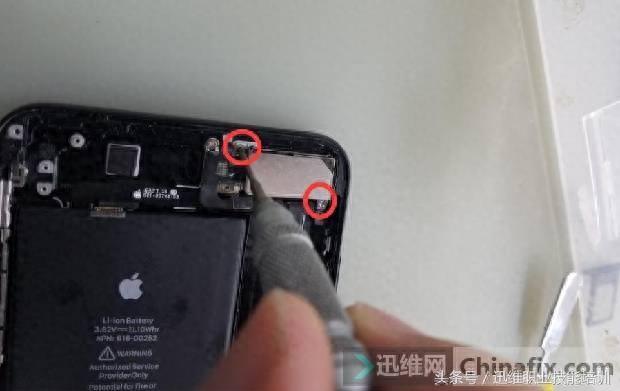

如果做主板维修的话，到此处就可以告一段落了。如果是换摄像头或者尾插之类的外配的话，还得继续。 接下来我们拆下摄像头的屏蔽罩，拧下摄像头屏蔽罩的固定螺丝。

取下屏蔽罩

取下屏蔽罩后，就可以直接将后置摄像头轻松取下了。

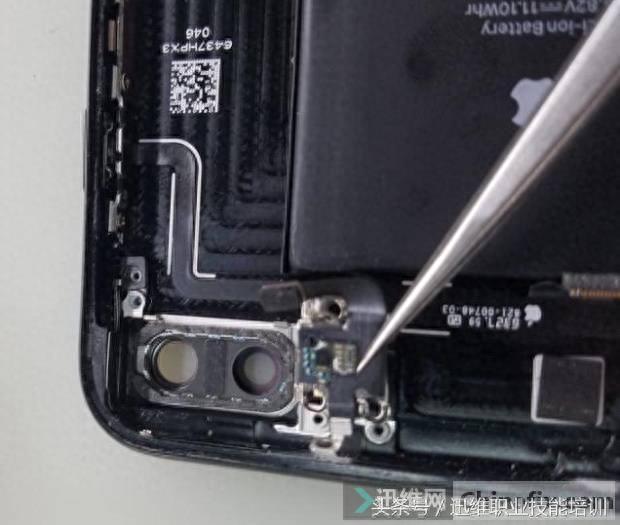

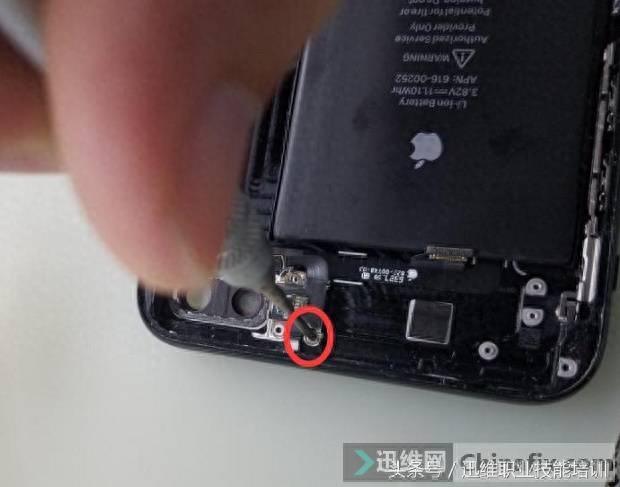

拧下GPS前端IC的固定螺丝。

将GPS前端IC取下。

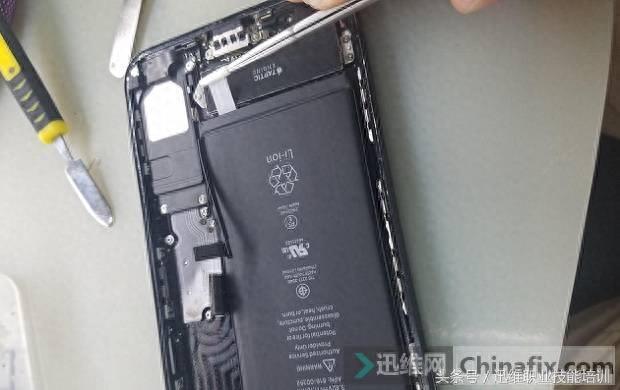

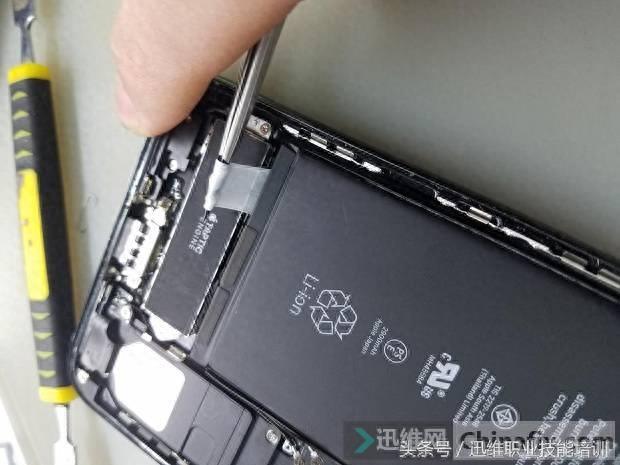

接下来拆卸电池，iPhone 7 Plus的电池下面有3个胶条。用镊子夹住一个，向外慢慢拉。

镊子夹住向外慢慢拉

镊子夹住向外慢慢拉

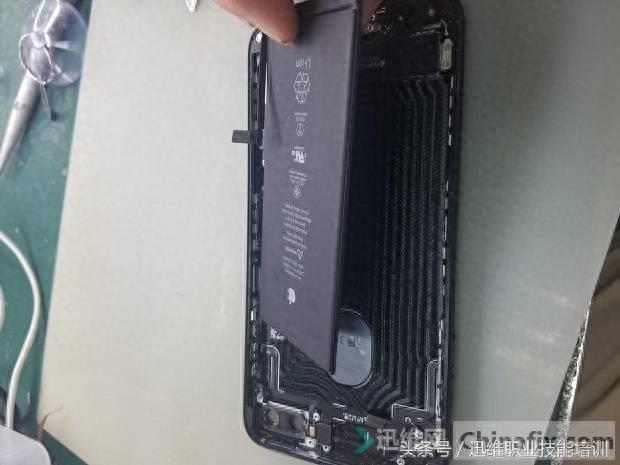

将3个胶条都取下之后，电池就会自然脱落。 剩余部分明天继续更新！请持续关注！
